​機械加工事業

​銅加工に絶対の自信

主要設備

本社工場
<マシニングセンタ>
・FJV60/120 3500x1500   1台
・FJV60/ 80  2500x1250   1台
・VCS 530C   1300x600      1台

<旋盤&他機械>
・KS-850 六尺旋盤       1台
・PH6L-4H   汎用旋盤           1台
・MM-180 フライス盤        1台
・KRT-340 ボール盤           1台
・YR3-115  Rボール盤        1台

第二工場
<FSW(摩擦撹拌接合)加工機>
・FSW-VTC HYBRID    1台
 接合範囲 2500x600

<マシニングセンタ>
・VTC-530/20 2300x530   1台
・MTV-414 1100 x410   1台
・OSV-811  1175x820      1台

<他機械>
・KRT-340 ボール盤           1台
・YR3-115  Rボール盤        1台

​熱変形の起こしやすい、大判薄板加工を

得意としています。

銅は加工歪みが起きやすいですが、当社は歪みを極力出さずに加工します。


切削型複合加工機に摩擦攪拌接合技術(Friction Stir Welding)を融合したハイブリッド加工機 ― FSWシリーズ。素材から完成品までの全加工を1台の工作機械で完結。

FSW(摩擦攪拌接合)とは、摩擦熱で軟化させた材料を攪拌して接合する技術です。 溶接とは異なり、加工物(材料)以外の素材を用いず、材料も溶融しません。溶接より高強度で歪みの少ない接合方法です。アルミ同士の接合はもちろん、異なる材質の接合も可能です。ガスや煙、スパッタなどを放出しないため、安全で快適な作業環境を生み出せる利点もあります。

EV化関連部品として、インバータケース、バッテリーケースやモータケース、半導体製造装置の冷却部の接合の製造に応用することで、生産性を大きく向上させることができます。

FSW
(摩擦攪拌接合)
fsw5-04_1 (1).png

摩擦攪拌接合の利点

  • 変形や歪みの少ない接合部
    材料以外の素材を用いず、材料も溶融しないことから変形や歪みが少なく、かつ強度が高い接合ができます。

  • 異なる材質の接合が可能
    FSWでは、同じ材質はもちろん、アルミニウムと鉄などの異なる材質の接合もできます。

  • 安全で快適な作業環境
    ガス、煙、スパッタ、プラズマやX線などの放出がなく安全な環境でご使用いただけます。


​銅水冷板

素材:C1020 1/2H

加工:マシニングセンタ

溶接:FSW

処理:シート面

C1020 Backing Plate

素材:C1020 1/2H

加工:マシニングセンタ

溶接:EBW

処理:シート面


Cu Backing Tube

素材:C1020 1/2H

加工:レース加工

溶接:N/A

処理:N/A

Cu ハースカバー

素材:C1020 1/2H

加工:レース加工

溶接:N/A

処理:精密洗浄


​Al水冷板

素材:A6061

加工:マシニングセンタ

溶接:FSW

処理:硬質アルマイト

​基板テーブル

素材:A5052

加工:マシニングセンタ

溶接:FSW

処理:タフラム処理


Cu製 水冷電極

素材:C1020 1/2H

加工:マシニングセンタ

溶接:

処理:

​半導体装置向け

素材:C1020 1/2H

加工:マシニングセンタ

溶接:

処理:


​SUS溶接加工

素材:SUS304

加工:旋盤加工

溶接:Tig

処理:酸洗い

​チタン製 防着板

素材:純Ti

加工:レーザー加工

溶接:

処理:ブラスト処理


​成膜装置 水冷フランジ

素材:C1020 1/2H

加工:マシニングセンタ

溶接:銀ろう付け

処理:バフ研磨

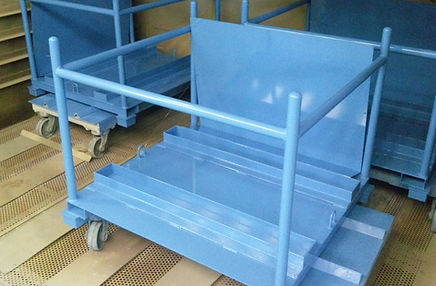

​重量物搬送台車

素材:SS400

加工:架台加工

溶接:

処理:焼き付け塗装


長尺ガンドリル加工

ガンドリルだけの加工でも対応可能

お気軽にご相談ください。

​OLED用 水冷板

素材:C1020 1/2H

加工:マシニングセンタ

溶接:FSW

処理:
